你是如何测量分辨率的?

52RD.com 2018年3月7日 我爱研发网            参与:1人 我来说两句
  什么是分辨率?

  分辨率是一个成像系统还原空间频率的能力。一些人只是简单的用分辨率去描述极限分辨率,但是相机在在不同的对比度的情况下还原低,中和高频率的能力,也可以显示全面综合的信息。空间频率是自然图像中产生的,相机还原空间频率的能力是很重要的。

  下面这些图卡可以帮助你了解分辨率及你的相机的成像质量。

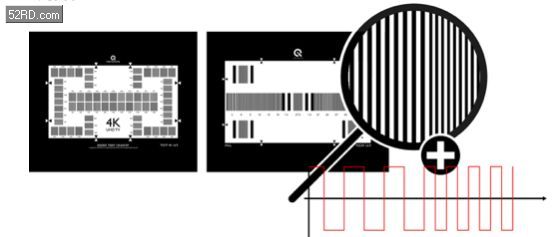

  线对图卡

  这张图卡是由黑色和白色的线组成,频率不一,分布在水平和垂直方向。

  对于不同的相机有着不同的图卡相配套,例如SDTV,HDTV,4K,8K。

  怎么使用?

  最好是能和波形示波器结合使用

  从示波器上的测量会有单根线(或整个区域的线重叠)

  示波器上的图像会显示或高或低的信号,或者是在黑色和白色之间

  从中我们可以知道什么?

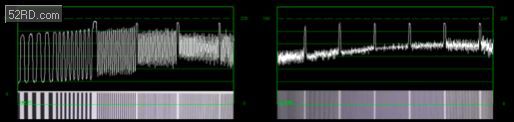

  绿色的线穿过不同频率的图案,可分辨的频率会被认为是在黑色和白色之间变化的信号(左边)。如果频率太高,在显示器上的信号就会停止切换,同样图案也不是清楚的,相机拍摄到的只是灰色一片(右边)。

  如果频率太低,在黑色和白色信号之间就无法区分,这时大概就是极限分辨率

  高频率就不太可能显示白色和黑色,将会显示灰色(调制终止)

  什么时候使用它?

  如果你在广播制作工作

  如果你负责成像设备的维护

  如果你有现成的示波器

  如果只是用于相机的快速检查

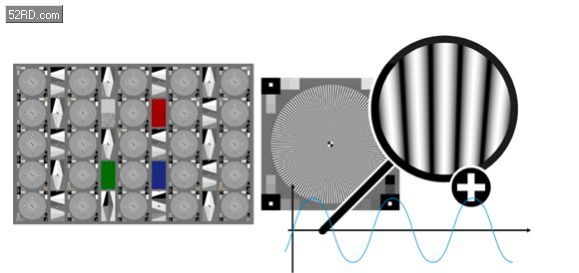

  西门子星图卡

  西门子星图卡是基于白色和黑色的扇区。对分辨率的测量(ISO12233),在黑色和白色之间的切换显示的是正弦波形。

  每个西门子星都提供了许多不同的频率,例如在外面时低频率,在内部是高频率

  怎么使用?

  在图卡西门子星的中心有着mark点,这是用于软件自动探测。每个西门子星的许多半径的调制度都通过软件进行检查

  所有的结果都整合在一个表里也叫MTF曲线

  在图像中相同的频率会在25个点都测量

  这个测量是绝对客观的

  从MTF曲线可以看出什么?

  成像系统的极限频率

  相机从低频到高频的分辨能力

  在图像处理过程中图像的清晰度

  可以在水平,垂直或一定角度看分辨率

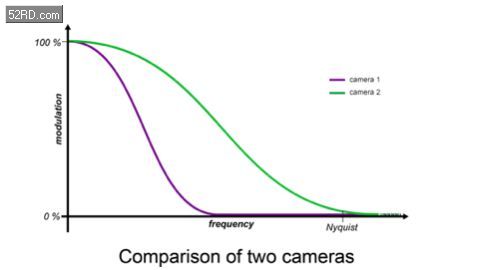

  相机2在中频和高频时有很高的调制度,意味着在这些频率有着较好的还原能力。相机1快速的降到0,也就不能分辨出更高的频率。

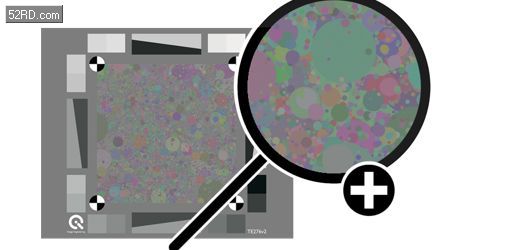

  枯叶图卡

  枯叶图是一些随机的圆,随机的尺寸和RGB值,它的目的是更接近图像的真实内容。

  如何使用?

  这张图卡是用于特定的分辨率测试也是纹理损失(低对比度时高频率的情况,例如头发)

  结果呈现在光谱分布曲线类似于MTF,但是这种情况下我们称之为SFR

  从中我们可以看到什么?

  可以测量纹理损失

  什么时候使用西门子星和枯叶图?

  如果你正在研发相机

  如果你是研究和开发人员

  如果你正在使用或开发设备用于广播,VR以及其他多媒体的应用

  如果你选择一个特定的高质量的镜头52RD.com  微博关注:http://weibo.com/52rd  微信关注:admin_52RD
